Hybrydowy tomograf ETI/ETP do diagnostyki wilgoci murów
Nowoczesny hybrydowy tomograf ETI/EPT (elektryczna tomografia impedancyjna i pojemnościowa), został zaprojektowany do nieinwazyjnego obrazowania stanów zawilgocenia murów. Urządzenie łączy w sobie elektryczną tomografię impedancyjną (ETI) i pojemnościową (ETP), zapewniając kompleksową diagnostykę wilgoci w budynkach mieszkalnych, przemysłowych oraz obiektach historycznych.
Dlaczego warto wybrać to rozwiązanie?
- Nieinwazyjność i ochrona zabytków
Dzięki zaawansowanej technologii pomiarowej urządzenie eliminuje konieczność ingerencji w strukturę muru. Idealnie sprawdza się w diagnostyce zabytków, gdzie tradycyjne metody są niewskazane.
- Precyzja dzięki sztucznej inteligencji
Wyposażony w oprogramowanie oparte na sieciach neuronowych, tomograf wykorzystuje algorytmy uczenia maszynowego, aby dostarczać dokładne i czytelne obrazy rozkładu wilgoci. Model wielogałęziowej sieci LSTM/CNN zapewnia wysoką skuteczność rekonstrukcji.
- Wszechstronność zastosowań
Tomograf sprawdzi się zarówno w warunkach laboratoryjnych, jak i w terenie, w tym w obiektach o trudnym dostępie. Umożliwia pomiary od strony jednej ściany, co jest szczególnie istotne w diagnostyce piwnic czy elewacji.
- Zaawansowane możliwości analizy danych
System umożliwia normalizację, odszumianie pomiarów oraz analizę wpływu zmiennych wejściowych na wyniki. Generowanie i przetwarzanie danych syntetycznych zapewnia najwyższą jakość rekonstrukcji obrazu.
- Ekonomiczne i ekologiczne rozwiązanie
Minimalizacja kosztów diagnostyki dzięki szybkiej i efektywnej analizie oraz możliwość monitorowania zmian wilgotności w czasie pozwalają na lepsze zarządzanie zasobami.
Specyfikacja techniczna
- Metody pomiarowe – elektryczna tomografia impedancyjna (ETI) i pojemnościowa (ETP)
- Liczba elektrod – 32 (opatentowany system)
- Oprogramowanie – sztuczna Inteligencja (LSTM+CNN)
- Zastosowanie – diagnostyka wilgoci, monitoring murów, ochrona zabytków
Zastosowania
- Analiza wilgotności murów budynków mieszkalnych, przemysłowych i zabytkowych
- Ochrona przed degradacją konstrukcji i rozwijaniem się pleśni
- Monitoring efektywności izolacji przeciwwilgociowych i przeciwwodnych

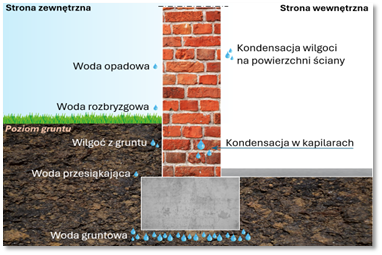

Opracowanie własne na podstawie koester.pl
Protokół pomiarowy ETI dla 16 elektrod: (a) poprzedni krok pomiarowy w cyklu,
(b) następny krok pomiarowy w cyklu

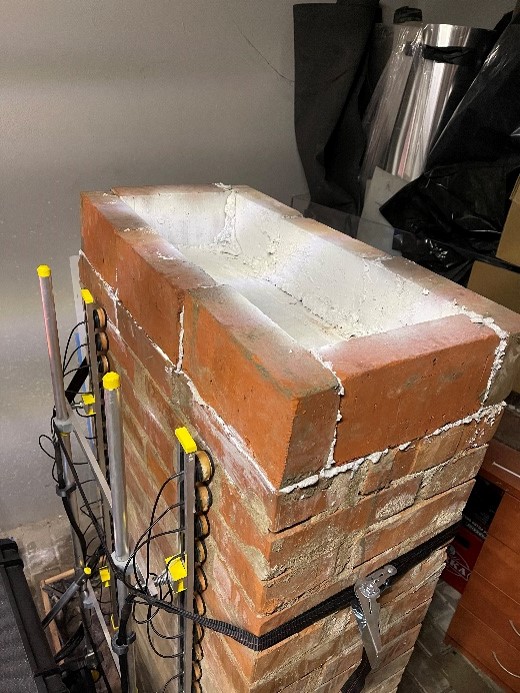

Sztucznie zawilgocony mur ceglany w warunkach laboratoryjnych:
(a) – widok całego stanowiska badawczego, (b) – górna część muru
Źródło: materiały Netrix S.A.
Wykres wilgotności dla poszczególnych punktów pomiarowych stanowiska nr 1:
(a) – termogram z naniesionymi punktami pomiarów, (b) – wartości wilgoci w poszczególnych punktach
Źródło: opracowanie na podstawie materiałów Netrix S.A.
